直行程系列黑水角阀/ Angle type blackwater valve
（HD8P85H）


• 概述/ Summary：

煤气化工艺中，三相流、高压、高温、高流速的工艺特性介质对阀门阀体及阀内件的冲刷、汽蚀和腐蚀较为严重，导致黑水调节阀的使用周期短、故障多、检修维护困难等，成为煤化工用户一直困扰的痛点难点之一。汉德直行程系列黑水角阀采用了全新的设计理念和专利技术，从结构、工艺及材料，并结合流体力学的特点，很好的避免了上述问题的发生。
该产品于2016年荣获中国仪器仪表学会“中国好仪表”称号，且于2017年05月03日获得国家实用新型专利授权（专利号：ZL 2015 2 0203481.6）。


Coal gasification process, the process characteristics of the medium three-phase flow of high temperature and high pressure, high flow rate of the valve body and valve parts erosion, cavitation and corrosion is more serious, leading to Blackwater of valve fault, short cycle, maintenance difficulties, become one of the coal chemical industry has been plagued by difficulties of user pain points. The rotary cylinder type angle Blackwater valve using a new design concept and patented technology, thoroughly break the traditional straight trip of Blackwater angle valve palliatives, the occurrence of the above problems to avoid from the structure, process and material on the.
In 2016, the product was awarded the title of "good instrument in China" by China Instrument and meter Institute, and it was granted the national invention patent license on 2017, 05, 03 (patent number: ZL 2015 2 0203481.6).







• 结构和材质/ Structure And Material：



序	名称/ Name	材质
1	阀体/Body	Inconel625 ,CF8(M),CF3(M)
2	阀座/ Seat	316+WC
3	阀芯/ Spool	316+WC
4	阀杆/ stem	316+HF/THSP
5	填料/ Packing	石墨石棉纯/四氟
6	导向套/ Guide sleeve	316/316L
7	支架	304/316
8	执行机构/ actuator	气缸或膜头、电动装置
9	过渡段	316/316L







• 特点/ Characteristic：

（扫流型结构，流道无死角，不结垢，流阻小，具备自清洗功能，无卡死拉伤，维修方便。）
Sweep flow structure, no dead angle, no scaling, flow resistance is small, with self-cleaning function, no stuck pull, easy maintenance.

1、扫流型结构，阀体为流线型流道设计，无死角，流道顺畅，阀体不易结垢；
   Swept flow structure, the valve body is streamlined runner design, no dead angle, smooth flow
 path, no scaling.

2、阀杆可Ni60表面处理加刮刀设计，进一步提升了阀门的自清洁能力，无卡死和拉伤填料现象；
   Ni60 valve stem surface treatment plus scraper design, further enhance the valve's self-cleaning ability, no stuck and pull stuffing phenomenon;

3、阀内件的WC整体烧结，可TiCN涂层处理，让阀门使用寿命大幅提高；
The WC integral sintered +TiCN coating for valve internals will greatly improve valve life.

4、密封性能优越，出厂硬密封可达到ANSI Class Ⅳ 级；
Superior sealing performance, factory hard seal can reach ANSI, Class, Ⅳ level;

5、结构简单、紧凑，安装位置小，便于维护和检修。
The utility model has the advantages of simple structure, compact structure, convenient maintenance and repair, small installation position and unlimited installation.




四、主要技术性能/ Main technical performance：


序号	类别/ Category	参数和性能	序号	类别	参数和性能
1	公称通径/ body size	1〃—20〃	7	结构形式/Structure orm	角式
2	压力等级/ Press.Rating	class150—class900	8	驱动方式/ actuator	气动、电动、液动
3	适用介质/state	煤浆、黑水、灰水等	9	流量特性/ Flow characteristics	线性、等百分比
4	适用温度/Temp.℃	-40℃—550℃	10	附件/ Annex	定位器、三联件等
5	泄漏等级/Seat Leakage Classs	ANSI CLASS Ⅴ级	11	可调比/ Adjustable ratio	50:1
6	连接方式/Conn.Type	法兰	12	内件材料/ Spool	碳化钨等

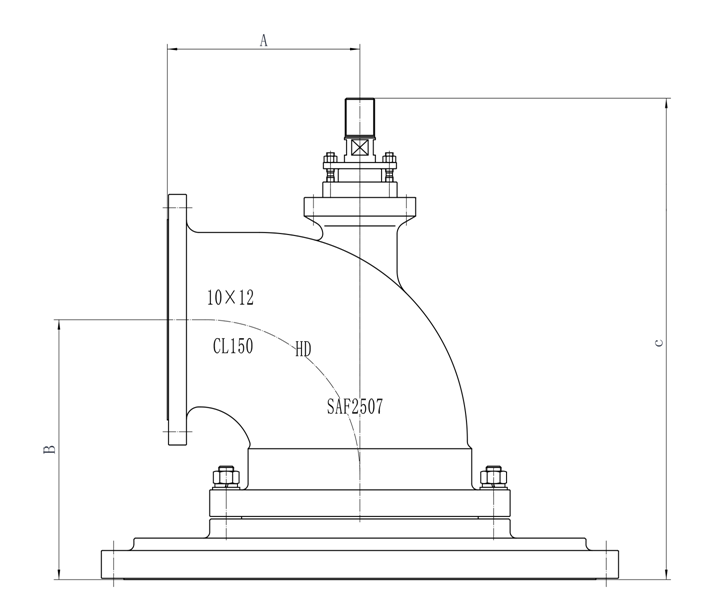

五、外形连接尺寸/ Shape connection size



进/出口通径（mm/″）	A	B	C
DN50*80（2*3″）	180	230	360
DN65*125（1*5″）	190	505	360
DN80*100（3*4″）	210	270	380
DN100*150（4*6″）	300	460	430
DN100*200（4*8″）	300	500	590
DN100*250（4*10″）	300	500	590
DN100*300（4*12″）	300	500	590
DN100*400（4*16″）	300	500	590
DN125*125（5*5″）	330	570	590
DN125*200（5*8″）	330	570	590
DN150*150（6*6″）	330	570	590
DN150*200（6*8″）	330	570	590
DN150*300（6*12″）	330	600	590
DN150*350（6*14″）	330	600	590
DN200*400（8*16″）	360	680	630
DN200*500（8*20″）	360	780	630
DN250*500（10*20″）	360	780	650
DN250*600（10*24″）	360	780	650
DN250*700（10*28″）	360	935	650
DN250*750（10*30″）	360	935	650

 (其他规格以小样图为准)

六、CV值与行程/ CV value and stroke

通径/ Caliber（mm）	行程/ Trip（mm）	阀座直径/ Valve seat diameter（mm）	CV值/ The value of CV
(2″)DN50	25	φ22	φ32	φ40	17	24	30
(3″)DN80	40	φ35	φ50	φ63	24	44	68
(4″)DN100	40	φ50	φ63	φ75	44	68	125
(5″)DN125	50	φ63	φ75	φ100	68	100	175
(6″)DN150	50	φ75	φ100	φ125	100	175	275
(8″)DN200	60	φ100	φ125	φ150	170	275	360
(10″)DN250	75	φ125	φ150	φ200	275	360	650


七、型号编制/ Model Etablishment：

示例：如选择进出口通经为4*6″，阀体材质为316L，硬密封阀座结构，气动执行机构，压力为900LB的汉德直行程系列黑水角阀的产品编号为：HD8P85H-900F-4/6。

七、订货须知/ Pre Oder Iformation
1、公称通径；公称压力；法兰连接形式；
2、流量特性；供气压力；
3、阀作用形式,故障位置；
4、附件要求（定位器、减压阀、手轮等）
5、正常流量和要求最大流量；
6、介质名称、温度、比重、压力（对应最大or最小流量时的）
7、介质粘度，是否有悬浊液，浓度，颗粒大小）；
8、或提供详细数据表。
1. Nominal diameter; nominal pressure; flange connection;
2, flow characteristics, supply pressure;
3, valve action form, fault location;
4, accessories requirements (positioner, relief valve, hand wheel, etc.)
5, normal flow and required maximum flow;
6, medium name, temperature, specific gravity, pressure (corresponding to the maximum or minimum flow)
7, whether the suspension, medium viscosity, concentration, particle size);
8, or provide detailed data sheet.

---
