汉德旋筒式角行程黑水调节阀
————一种特殊耐冲刷、耐汽蚀的专利阀门,用角行程结构解决传统直行程黑水角阀存在的问题。该产品于2016年荣获中国仪器仪表学会“中国好仪表”称号,且于2017年05月03日获得国家发明专利授权(专利号:201510160252.5)。


HD9P98H旋筒式角行程黑水调节阀
  一、概述:
汉德旋筒式角型黑水调节阀又称角行程黑水角阀角行程黑水控制阀,通过旋转的圆筒来改变和阀座间的窗口面积来切断或调节流体,是一种专用于煤化工闪蒸、洗涤等装置中,调节(或控制)介质为黑水(或灰水)的压力、液位及流量的特殊阀门。由于上述装置中为含固体颗粒的三相流腐蚀性介质,且压差大,温度较高,因此对阀门的要求格外高。
传统的黑水调节阀采用文丘里角式直行程结构,流向为高进低出,启闭力量大,阀杆上下动作,因阀杆与导向套之间有间隙,容易产生振荡出象,经常阀芯从根部折断,长期在线使用,阀杆容易结垢,致使阀芯无法动作。
旋筒式角型黑水调节阀为角行程动作,旋转扭矩小,在转动过程中具有自清洁功能,旋筒与阀座之间接触面积大而均匀,解决了传统直行程角阀的振动与爬行现象。旋筒与阀座的材料经过精加工而制成,材料硬度达到HRA90以上,极耐磨耐冲刷。阀门寿命显著提高。

二、结构及其材质

序号 名称 材质  \
1 阀体 316/316L
2 阀座 整体WC
3 旋筒 316/316L+WC
4 阀盖 316/316L
5 变径法兰 316/316L
6 填料 石墨石棉纯
7 扩散段 316/316L
8 执行机构 气 缸
9 定位器 西门子

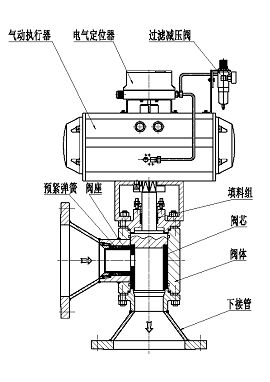

(图二:角行程黑水调节阀结构图)

三、主要特点:
————一种特殊耐冲刷、耐汽蚀的专利阀门(专利号:201510160252.5)用角行程结构解决传统直行程黑水角阀存在的问题。

>>>>> 角行程结构,独特的流道设计,有效避免介质对阀门的冲刷和汽蚀;
>>>>> 从材料和工艺上进一步提高了阀门的抗冲刷性能,角行程的阀内件更适合WC工艺技术;
>>>>>  启闭和调节过程旋筒与阀座弧面滑动,扭矩小、转动平稳,无爬行、高频振动和阀杆断裂现象。
>>>>>具有自清洁功能。旋筒与阀座始终接触,剪切能力强、自清洁,防结垢。
>>>>>密封性能优越,出厂硬密封可达到ANSI Class  VI 级。
>>>>>结构简单,便于维护和检修。
>>>>>流量特性多样可选:节流窗口可根据需要来设计,可以有等百分比、快开、抛物线等流量特性的窗口,调节性能好。
>>>>>密封副自动补偿:阀座采用预压紧弹簧,密封磨损时的自动补偿,且弹簧处在封闭的环境,可防尘防灰(此技术是我公司的国家专利技术)。预压缩弹簧还可对因温度变化而引起的旋筒热膨胀进行补偿。

四、主要性能对比:
     阀门类别
特点
(传统直行程)
角式黑水调节阀
(新式角行程)
角式旋筒黑水调节阀
耐冲刷能力 一般
抗汽蚀能力 可以 可以
防振性能 容易产生高频振动 接触面积大,无振动现象
防卡性能 很少有防护措施 具有自洁功能
流通能力 一般 很大
启闭时的平稳性能 受不平衡力影响 不受影响
泄漏等级 ANSI Class Ⅳ ANSI Class Ⅵ
稳定性能 启动时容易爬行,不平稳 启闭调节过程非常平稳


五、产品范围:
适用工况:高、中、真闪蒸系统
介质:灰水、黑水
口径: DN15~DN500(″~20″)
压力: 2~25Mpa(150LB~1500LB)
温度:-40~300℃

六、产品选型:
\

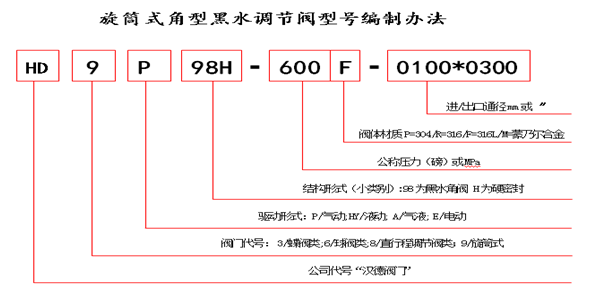

选型示例:如选择进出口通经为100*300mm,阀体材质为316L,硬密封阀座结构,气动执行机构,压力为600LB的汉德旋筒式黑水角阀的产品编号为:HD9P98H-600F-0100*0300。

六、应 用
\
                                        (中煤远兴)                                                                              (新疆广汇
\
                                             (真闪系统)                                                                        (高闪系统)
