一、产品概述：
汉德阀门生产的HD6E621电动v型偏心半球阀是一种直角回转结构的高级控制阀，可实现比例调节,偏心设计适用于气体、液体、固态颗粒介质的控制。由于阀芯和阀座之间是无间隙回转，所以具有很大的剪切力及自洁性能，尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的控制。因此本产品可广泛用于石油、化工、造纸、化纤、电力、冶金、制药、环保等工业部门的自控系统。
二、产品功能及特点：
1、具有出色的调节特性：HD6E621电动v型偏心半球阀具有一个近似等百分比的固有流量特性及高达300：1的可调比。因此V型阀可以在广幅的变化范围内提供精确的控制。具有一个Ｖ型阀体，即使在小流量或高粘度介质的情况下，Ｖ型缺口与阀座之间产生楔形剪切作用，可以自洁又可防止球芯卡死也可在整个量程范围内，保证控制的精确性。
2、最大流动容积：由于它的流线型外形以及满直角回转控制缘故，使容积的最大值特别高，通能力特别大，流通阻力小，因此可以使用较小的更加经济实用的阀门尺寸。
3、HD6E621电动v型偏心半球阀采用双轴承结构，机械稳定性高，启动扭矩小，保证了阀门具有极好的灵敏度和感应速度。
4、最大可靠（安全）性：阀体为一个整体结构，坚固耐用，操作不受管道压力影响，并可避免阀体渗漏。在双偏心的作用下本阀在关闭时，偏心球体与阀座越关越紧，完全达到良好的密封目的；半球切口的球体与阀座之间具有剪切和挤切作用，能有效的除去密封面的结垢或污垢，保持良好的密封。
5、超强的剪切能力：V型阀采用金属硬密封结构，V型阀芯及金属阀座在回转过程中，V型缺口与阀座产生一个强大的剪切能切断纤维等杂质，并具有自洁功能，避免阀门卡死现象发生。密封面耐磨，阀座与球体留有补偿量，当阀座磨损后，关增长时再转动少许，仍能可靠密封，另阀座可调整或更换，延长使用寿命。这是半球阀最显著的特点。
6、采用直连方式与执行机构连接，具有结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。HD6E621电动v型偏心半球阀结构紧凑，小巧轻盈，安装方便，维护简便。
三、主要零件的材料说明：
四、产品结构特点：
HD6E621电动v型偏心半球阀流量特性曲线
五、产品主要性能指标
六、订货说明：
1、产品名称与型号、公称直径、阀体材质、使用介质、驱动方式、产品使用介质及温度、压力范围、是否带附件以便我们的为您正确选型。
2、试验、检验标准及其他要求，如有特殊要求时请在订购产品时注明，当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
汉德阀门生产的HD6E621电动v型偏心半球阀是一种直角回转结构的高级控制阀，可实现比例调节,偏心设计适用于气体、液体、固态颗粒介质的控制。由于阀芯和阀座之间是无间隙回转，所以具有很大的剪切力及自洁性能，尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的控制。因此本产品可广泛用于石油、化工、造纸、化纤、电力、冶金、制药、环保等工业部门的自控系统。
二、产品功能及特点：
1、具有出色的调节特性：HD6E621电动v型偏心半球阀具有一个近似等百分比的固有流量特性及高达300：1的可调比。因此V型阀可以在广幅的变化范围内提供精确的控制。具有一个Ｖ型阀体，即使在小流量或高粘度介质的情况下，Ｖ型缺口与阀座之间产生楔形剪切作用，可以自洁又可防止球芯卡死也可在整个量程范围内，保证控制的精确性。
2、最大流动容积：由于它的流线型外形以及满直角回转控制缘故，使容积的最大值特别高，通能力特别大，流通阻力小，因此可以使用较小的更加经济实用的阀门尺寸。
3、HD6E621电动v型偏心半球阀采用双轴承结构，机械稳定性高，启动扭矩小，保证了阀门具有极好的灵敏度和感应速度。
4、最大可靠（安全）性：阀体为一个整体结构，坚固耐用，操作不受管道压力影响，并可避免阀体渗漏。在双偏心的作用下本阀在关闭时，偏心球体与阀座越关越紧，完全达到良好的密封目的；半球切口的球体与阀座之间具有剪切和挤切作用，能有效的除去密封面的结垢或污垢，保持良好的密封。
5、超强的剪切能力：V型阀采用金属硬密封结构，V型阀芯及金属阀座在回转过程中，V型缺口与阀座产生一个强大的剪切能切断纤维等杂质，并具有自洁功能，避免阀门卡死现象发生。密封面耐磨，阀座与球体留有补偿量，当阀座磨损后，关增长时再转动少许，仍能可靠密封，另阀座可调整或更换，延长使用寿命。这是半球阀最显著的特点。
6、采用直连方式与执行机构连接，具有结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。HD6E621电动v型偏心半球阀结构紧凑，小巧轻盈，安装方便，维护简便。
三、主要零件的材料说明：
| 零件名称 | 材料 |
| 阀体、阀盖 | WCB(C) ZG1Cr18Ni12Mo2Ti(R) ZGOOCr17NiMo2(L)ZG1Cr18Ni9Ti(P) |
| 球体、阀杆 | 2Cr13 304 316 316L |
| 双头螺栓 | 35CrMo |
| 阀座密封面 | 聚四氟乙稀、2Cr13+STL 1Cr18Ni9Ti |
| 衬套 | ZCuSn5Pb5Zn、氟橡胶 1Cr18Ni9Ti |

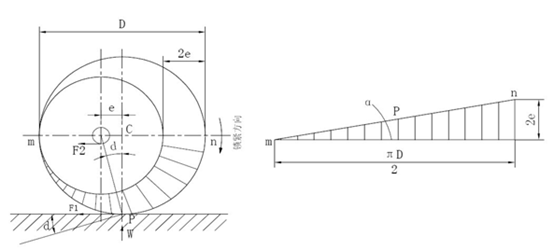

四、产品结构特点：
HD6E621电动v型偏心半球阀流量特性曲线
五、产品主要性能指标
| 基本误差 | 回差 | 死区 | 输入信号 | 输出信号 |
| 全行程的 ≤±2% | 全行程的 ≤±2% | 全行程的 ≤0.8% | 4～20mADC | 4～20mADC |
| 公称通径DN（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| 额定流量系数Cv | 32 | 43 | 78 | 90 | 160 | 250 | 360 | 610 | 1120 | 1850 | 2950 | 3700 | 7195 | 11466 |
| 公称压力PN（MPa） | 1.6、2.5、4.0、6.4 | |||||||||||||
| 流量特性 | 近似等百分比（参见典型曲线图）、直线特性 | |||||||||||||
| 阀板转角（度） | 0°～至90°（可调） | |||||||||||||
| 允许泄漏量等级 | 软密封：零泄露 硬密封：≤额定Cv×0.001% |
软密封：VI微气泡级，金属密封：≤额定CV×0.065% | ||||||||||||
| 动作时间(S/90度) | 8.5～30 | 36～60 | ||||||||||||
| 可调节比 | 250:1 | 300:1 | ||||||||||||
六、订货说明：
1、产品名称与型号、公称直径、阀体材质、使用介质、驱动方式、产品使用介质及温度、压力范围、是否带附件以便我们的为您正确选型。
2、试验、检验标准及其他要求，如有特殊要求时请在订购产品时注明，当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
