凸轮饶曲阀（偏心旋转阀）在安装使用中的注意事项
发布时间：2020-08-07 09:32:12浏览量：
1、偏心旋转阀的优点
偏芯旋转阀与一般调节阀相比，具有下列优点。
（1）密封性好，阀芯球冠面有自适应定中心的特点，因此调节阀的泄漏量小，仅为0.01%。
（2）流通能力大，阀体流路简单，内阀流路阻力小，流通能力是一般调节阀的1.2倍。
（3）重量轻，无对应法兰，采用对夹式安装，重量仅是一般调节阀的1/2。
（4）体积小，执行机构在侧面，占空间小，管道副线低，便于操作。
（5）允许差压大，依*定位器并与空气过滤减压器供风压力匹配实现。
（6）适合于高粘度、有悬浮颗粒物、大流量、大差压场合。
2、应用中必须注意的问题
（1）流体方向的确定：从现场到货中发现，有的标注流体箭头对着球冠面，有的箭头背着球冠面，也有双箭头（←→）。偏芯旋转阀不能按一般调节阀以阀体箭头方向确定安装流向，而应按作用方式确定流体方向，如表1所示。

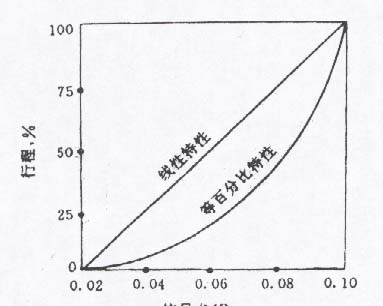

（2）信号、转角与行程的关系：等百分比特性与线性特性之间信号、转角与行程的关系是不同的，在现场使用时按表2和图1进行调校。
表1
| 作用方式 | 流体方向 | 目的 | |
| 风关阀 （F.O） |
流体朝 球冠面 |
 |
流体使阀开 安全 |
| 风开阀 （F.C） |
流体背 球冠面 |
 |
流体使阀关 安全 |
表2
| 等百分比 | 信号，MPa | 0.02 | 0.036 | 0.052 | 0.068 | 0.084 | 0.100 |
| 转角(°) | 0 | 3.16 | 6.74 | 12.40 | 25.00 | 50.00 | |
| 行程,% | 0 | 6 | 12 | 25 | 50 | 100 | |
| 线性 | 信号,MPa | 0.02 | 0.04 | 0.06 | 0.08 | 0.100 | |
| 转角(°) | 0 | 12.5 | 25.0 | 37.5 | 50.0 | ||
| 行程,% | 0 | 25 | 50 | 75 | 100 |
（3）偏芯旋转阀的阀芯近似于线性特性。它的特性是由定位器的凸轮特性决定的，有等百分比凸轮、线性凸轮两种。
（4）调节阀的作用方式是可以改变的，通过凸轮调向，并互换信号线的位置来实现。
（5）需要行程位置报警时，在订货时提出，制造时将轴加长，并配连杆触发行程开关来实现。
（6）活塞式执行机构可带两个手轮，其中一个手轮可以起限位作用。
（7）DN≥50，应配QFH-261型空气过滤器，输出压力0~0.6MPa，输出压力高有利于克服不平衡力。
（8）偏芯旋转阀的出轴应水平安装，不应将出轴朝上或倾斜安装。DN >80与工艺管道的夹接法兰安装时，应将通常的跨中工改为对中式安装，保证阀门的出轴水平。
